ICH.Produktübersicht

Der neu von BitVisus eingeführte 4K60-UHD-Videoprozessor kann mehrere dynamische Bilder über mehreren Bildschirmen anzeigen und gleichzeitig maximal 4-Kanal-Signaleingangsumschaltung, 9-Kanal-Ausgangsport-Erweiterungs- und Spleißfunktionen sowie verschiedene Steuerungsmethoden für eine flexible Anwendung realisieren.



II. Produkteigenschaften

Ø BIT-VP-IC409Pro ist ein neu eingeführter Ultra-High-Definition-Splicing-Prozessor von Bit Video, der mehrere dynamische Bilder auf mehreren Bildschirmen anzeigen und gleichzeitig 4-Kanal-Signaleingangsumschaltung, 9-Kanal-Ausgangsporterweiterung und Splicing-Funktion realisieren kann.

Ø Das Motherboard verwendet eine FPGA+-Multithread-Parallelverarbeitungs-Hardware-Verarbeitungsarchitektur, ein antistatisches Design, kein Betriebssystem, keinen Wartungsaufwand, einen internen, selbstgebauten Kern-Rechenmechanismus und eine hervorragende Bildverarbeitungsleistung, um Systemabstürze, Hardwarekonflikte, Viren und andere Probleme zu vermeiden.

Ø Unterstützt die Mehrfenstersteuerung, mit der sich problemlos verschiedene Funktionen wie der Kachelmodus „Bild-außerhalb-Bild“ (POP), der Überlagerungsmodus „Bild-im-Bild“ (PIP), die beliebige Bildüberlagerung, Roaming, Cross-Screen, Zoom usw. realisieren lassen.

Ø Unterstützt die Signalbeschneidungsfunktion, mit der schwarze Ränder entfernt und das Eingangssignal beschnitten werden kann, wodurch die Steuerungsmethoden des Bildes vielfältiger werden. Es kann das durch das Front-End-Signal verursachte Problem schwarzer Ränder perfekt lösen oder das Signal teilweise verstärken.

Ø Unterstützt 16 Spleißmodi wie horizontaler Bildschirm 1x1 ... 1x9; vertikaler Bildschirm 9x1 ... 1x1; Feldtyp: 2x2, 2x3, 3x3, 2x4, 4x2 usw.

Ø Unterstützt 4 Kanäle mit 4K*2K@60-Eingang, jeder Eingangsanschluss brennt unterschiedliche Auflösungen und unterstützt EDID-Verwaltung, Lesen, Ändern und Anpassen von EDID (Extended Display Identification Data, Erweiterte Display Identification Data), was die Kompatibilität des Anzeigegeräts verbessert und es ermöglicht, das Geräteausgangssignal an verschiedene Anwendungen anzupassen.

Ø Unterstützt die Drehung von Ein- und Ausgabe: Die Eingabe kann um 90°, 180°, 270° gedreht werden, und die erste Ausgabezeile kann um 180° gedreht werden.

Ø Unterstützt nahtloses Echtzeit-Umschalten von Signalen und erreicht echtes „0“-Sekunden-Umschalten von Eingangssignalen. Während des Signalumschaltvorgangs gibt es keine Black-Field-Probleme oder Verzögerungen. Positionen können manuell eingegeben werden, um eine präzise Positionierung zu erreichen.

Ø Unterstützt Bildeffektfarbe, Sättigung und andere Parameteranpassungsfunktionen, um das Problem der Farbwiederherstellung von Front-End-Signalen zu lösen

Ø Unterstützt IR-Fernbedienung, RS232, TCP/IP-Steuerungsmethoden, mit Tastenkombinationen für einfache Konfiguration und schnelle BedienungØMit Bildschirmeinfrierfunktion und Bildschirmspiegelungsfunktion, Gammamodus und Panel-Gammamodus

Ø Audiotrennung wählbar, Audioausgang unterstützt HDMI OUT 1 oder ALL ON oder ALL OFF

Ø Unterstützt Funktionen wie Hot Swapping, Power-Off-Speicher, Host-Computer-Readback, Planspeicherung (1) usw.

Ø Geringer Stromverbrauch und umweltfreundliches Design, interne Wärmeableitung durch Leitung, keine externen Wärmeableitungsmaßnahmen erforderlich, flexible Installationsmethode (optional als Schreibtisch-/Wandmontage)

Ø Unterstützt 24-Bit-Vollkanäle, hohe RGB444-Farbabtasttiefe und hohe Videobildausgabequalität.

Ø Unterstützt Computer, Android-Boxen, Spielekonsolen und andere Geräte als Eingabequellen



















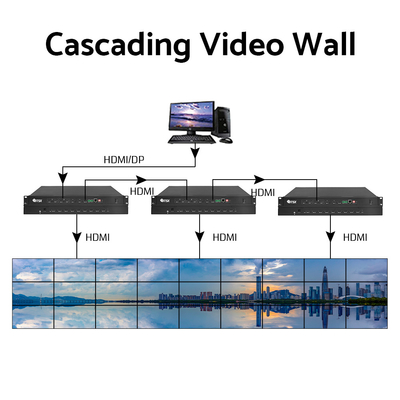

Typische Anwendung

Wird hauptsächlich in der hochauflösenden Videoüberwachung, bei ultragroßen Bildschirmwänden, großen Werbebildschirmen in Geschäften, großen Ausstellungsbildschirmen und anderen Industrieanwendungen verwendet.

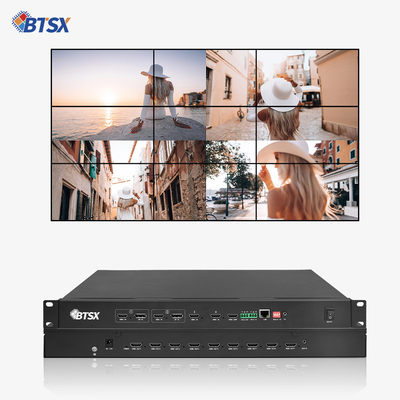

Vollbildanzeige Beliebiges Spleißen

Beliebiges Spleißen. Kopieren nach links und rechts.

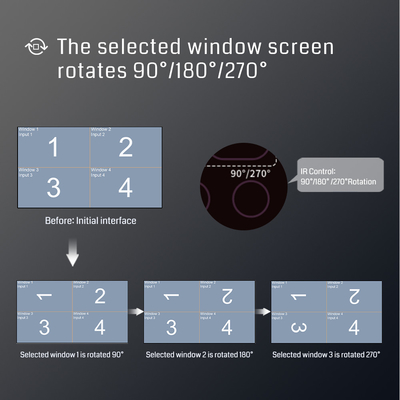

Jedes Überlagerungsfenster dreht sich um 180°

Fenster dreht sich um 270°, Fenster dreht sich um 90°

Produktspezifikation

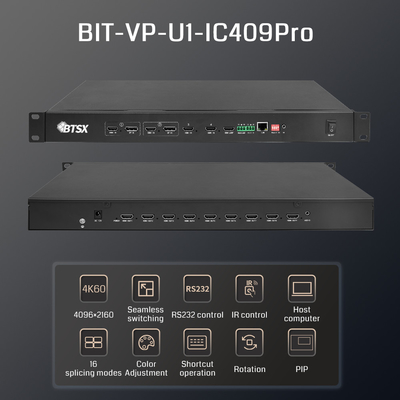

Diagramm	BIT-VP-U1-IC409Pro
ICHEingabeschnittstellentyp	HDMI 2.0 x 4, DP 1.2 x 2
HDCP	2.2
Maximale Videopixelfrequenz der Eingangsschnittstelle	600 MHz
Maximale Auflösung	4096 x 2160 bei 60 Hz
Eingabefarbtiefe	24 Bit
CFarbformat	RGB444, YUV444, YUV422, YUV420
Ausgabeschnittstellentyp	HDMI 1.3 x 9 (≤ 15 m), HDMI 2.0 x 1 (LOOP, nicht standardmäßig verfügbar, optional)
Maximale Videopixelfrequenz der Ausgangsschnittstelle	165 MHz
Ausgabeauflösung	1920 x 1080 bei 60 Hz/1920 x 1200 bei 60 Hz
Fortsetzungrol-Methode	Infrarot-Fernbedienung, serielle Schnittstelle RS232, PC-Hostcomputer
Stromversorgung	Gleichstrom 12 V/5 A
Stromverbrauch	30 Watt
Storage/Arbeitstemperatur	-10～50ºC/0～80ºC
Schalenmaterial	Optionen: Ganz aus Eisen, ganz aus Aluminium
Produktgröße	LxBxH: 437mmx177mmx45mm
Paketgröße	LxBxH: 540mmx290mmx110mm
Nettogewicht	2,2 kg (Eisen), 1,5 kg (Aluminium)
Paketgewicht	3,7 kg (Eisen), 3,1 kg (Aluminium)
Zubehörliste:	12 V/5 A Netzteil x1, IR-Empfängerkopf x1, Fernbedienung x1, Konformitätszertifikat x1, Garantiekarte x1, Netzwerkkabel x1, HDMI- oder DP-Kabel x1, USB-zu-RS232-Serielles Kabel (optional)
After-Sales-Garantie	Kundendienst 3 Jahre Garantie

Produktbilder

IV. Betriebshinweise

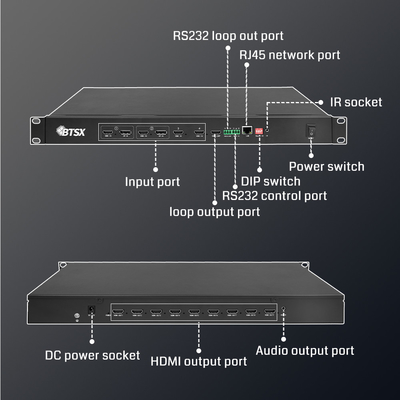

Beschreibung des Gerätepanels

Positiv:













Die Rückseite:







Verdrahtungshinweise

Ø Eingangsquellen werden an den IN-Anschluss des Geräts angeschlossen, bis zu 4 Eingangsquellen.

Ø Die Geräte HDMI OUT 1-9 werden der Reihe nach, zuerst von links nach rechts, dann von oben nach unten an den großen Bildschirm angeschlossen.

Fernbedienungrol Funktionsbeschreibung

PIC:Fernbedienungrol-Platte

Fernbedienungrom	BTastenfunktion
180°/1x1	Ausgaberotation 180°/Einzelanzeigemodus (alle Ausgabebilder sind konsistent)
row+	Spleißmodus einstellen: Zeile (Bereich: 1-9)
Spalte+	Spleißmodus festlegen: Spalte (Bereich: 1-9)
1Gewinn	Der Eingang ist einkanalig
2Gewinn	Der Eingang ist zweikanalig
3Gewinn	Der Eingang verfügt über drei Kanäle
4Gewinn	Der Eingang verfügt über vier Kanäle
↑	Fenster nach oben verschieben
←	Fenster nach links verschieben
↓	Fenster fährt nach unten
→	Fenster nach rechts verschieben
ZOOM+	Fenstervergrößerung
Kanal 1	Fenster „CH1 auswählen“
CH2	Fenster „CH2 auswählen“
CH3	CH3-Fenster auswählen
CH4	CH4-Fenster auswählen
90°/270°	Drehen Sie den ausgewählten Fensterbildschirm um 90°/270°
	Umschalten der Ausgabeauflösung (Umschaltung 1080P/1200P)
	Audio für ausgewähltes Fenster umschalten

Wählanweisungen



Drehpunkt	Klärung
1	Noch nicht geöffnet
2	Wählen Sie 6 Sekunden lang nach oben und dann nach unten, um die Werkseinstellungen wiederherzustellen
3	Durch Wählen nach unten wird das Display eingeschaltet, durch Wählen nach oben wird das Display ausgeschaltet
4	Wählen Sie nach unten die UDP-Direktverbindung, wählen Sie nach oben offenes DHCP



RS232 Fortsetzungrom

Ø Serieller Befehl: Baudrate: 115200, Datenbit: 8 Bit, Stoppbit: 1 Bit, CRC-Prüfung 1 Bit

Befehlssatz für die serielle Schnittstelle:rs232

Ø Verbinden Sie den Phoenix-Anschluss des RS232-Steuerungsports mithilfe eines seriellen Kabels mit dem Controller (Hostcomputer, Touchscreen usw.).

Ø Nachdem Sie das Produkt und den Controller über das serielle Kabel verbunden haben, öffnen Sie die Software des Hostcomputers durch Doppelklicken.

Ø Klicken Sie auf „Seriellen Port öffnen“, um die serielle Portseite des Controllers auszuwählen.

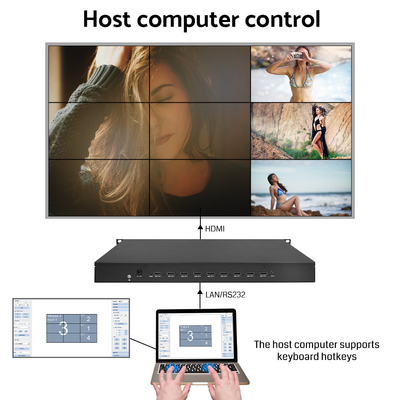

Ø Führt Steuervorgänge des Hostcomputers aus.

Netzwerkverbindung

Ø Verbinden Sie das Produkt über ein RJ45-Kabel mit Ihrem Computer.

Ø Stellen Sie die IP-Adresse des Controllers auf 192.168.1.*** ein (die IP-Adresse der unteren Einheit ist 192.168.1.192)

Ø Öffnen Sie die Software des Hostcomputers, klicken Sie auf die Schaltfläche „Aktualisieren“, um die Netzwerkkarte des Computers zu aktualisieren, und wählen Sie die mit dem Gerät verbundene Netzwerkkarte aus. 9)

Ø Klicken Sie auf die Schaltfläche „Geräte suchen“. Die verbundenen Geräte werden in der Tabelle angezeigt. Wählen Sie mit der Maus das Gerät aus, das Sie verbinden möchten.

Ø Klicken Sie auf die Schaltfläche „Gerät verbinden“. Die obere Einheit beginnt automatisch mit der Synchronisierung der Daten der unteren Einheit.



IP- und MAC-Änderung (Direktverbindung)

Ø Verbinden Sie das Produkt und den Computer über das RJ45-Netzwerkkabel.

Ø Stellen Sie sicher, dass sich die vierte Position des DIP-Schalters des Produkts in der Stellung „Abwärtswählen“ befindet.

Ø Stellen Sie die IP-Adresse des Controllers auf 192.168.1.**** ein (die IP-Adresse des unteren Computers ist 192.168.1.192).

Ø Öffnen Sie die Software des oberen Computers, klicken Sie auf die Schaltfläche „Aktualisieren“, um die Netzwerkkarte des Computers zu aktualisieren, und wählen Sie die mit dem Gerät verbundene Netzwerkkarte aus.

Ø Klicken Sie auf die Schaltfläche „Gerät suchen“. Die verbundenen Geräte werden in der Tabelle angezeigt. Wählen Sie mit der Maus das Gerät aus, das Sie verbinden möchten.

Ø Doppelklicken Sie auf die IP-Adresse oder Mac-Adresse. Das Eingabefeld wird angezeigt. Hier können Sie die IP ändern.

Ø Die IP-Änderung unterstützt die IP aller Netzwerksegmente. Beachten Sie, dass die ersten drei Ziffern der MAC-Änderung gerade sein sollten.

Ø MAC/IP-Änderungen haben eine Speicherfunktion, aber die IP wird im DHCP-Modus überschrieben.

Netzwerkverbindung (DHCP)

Ø Verbinden Sie das Produkt über ein RJ45-Kabel mit dem Router.

Ø Verbinden Sie den Host-PC über das RJ45-Netzwerkkabel mit dem Router und stellen Sie sicher, dass der Host-Computer den DHCP-Modus aktiviert.

Ø Wählen Sie die vierte Position des DIP-Schalters, um den DHCP-Modus zu öffnen;

Ø Stellen Sie sicher, dass sich im aktuellen LAN kein Gerät mit derselben MAC-Adresse befindet (beachten Sie, dass zwei Geräte gleichzeitig in das Netzwerk eintreten).

Ø Klicken Sie auf die Schaltfläche „Gerät suchen“. Die verbundenen Geräte werden in der Tabelle angezeigt. Wählen Sie mit der Maus das Gerät aus, das Sie verbinden möchten.

KTastaturkürzel

Tastaturtaste	FSalbung
⬆	Das aktuelle Element um 10 Pixel nach oben verschieben
⬇	Das aktuelle Element um 10 Pixel nach unten verschieben
⬅	Das aktuelle Element um 10 Pixel nach links verschieben
➡	Das aktuelle Element um 10 Pixel nach rechts verschieben
Bild nach oben	Aktueller Artikel um 1% vergrößert
Seite	Aktueller Artikel schrumpft um 1 %
Heim	Das aktuelle Element wird auf die vorherige Ebene gelegt.
Ende	Das aktuelle Element wird auf die nächste Ebene gelegt
TAB	wechselt das aktuelle Element 1➡2➡3➡4➡1
R	90° gegen den Uhrzeigersinn drehen
1	Wechseln zu Eingangsquelle 1
2	Wechseln Sie zu Eingangsquelle 2
3	Wechseln Sie zu Eingangsquelle 3
4	Wechseln Sie zu Eingangsquelle 4
Umschalt+FFunktionstaste	Feineinstellung (1 Pixeleinstellung 0,1%)
Strg +FSalbungSchlüssel	Grobeinstellung (100 Pixel Einstellung 10%)
Strg+Mausrad	Anpassung des Arbeitsbereichs (Vergrößern und Verkleinern)
Umschalt+1~0	Vorschaufenster Quick App 1~10

Benutzerdefinierter Eingabequellenname

Ø Klicken Sie mit der rechten Maustaste auf die Eingabequelle, geben Sie den gewünschten Namen ein und klicken Sie mit der rechten Maustaste auf „Speichern“.

Ø Alle Eingabequellen unterstützen die Anpassung

Ø Es wird empfohlen, innerhalb von vier Zeichen zu steuern

Auswahl der Eingangsquelle

Ø Wählen Sie IN1/2/3/4 in der Spalte „Eingangsquelle“, drücken Sie lange und ziehen Sie zum entsprechenden Fenster, um die Auswahl der Eingangsquelle im Fenster abzuschließen

Ø Wählen Sie das Fenster aus, klicken Sie mit der rechten Maustaste und platzieren Sie den Zeiger auf der Eingangsquelle, um die Eingangsquelle 1/2/3/4 auszuwählen.

Ø Sie können nach Auswahl des Fensters auch die Zifferntasten 1/2/3/4 auf der Tastatur verwenden, um die Signalquellenumschaltung abzuschließen.

Ansichtsanpassung

Ø Aktuelles Fenster: Wenn Sie den Fokus des Fensters nicht schnell erhalten können, können Sie direkt zum Zielfenster wechseln.

Ø Wählen Sie das Fenster aus und ziehen Sie mit der Maus die vier Ecken des Fensters. Sie können die Größe und Position des Fensters anpassen.

Ø Wählen Sie das Fenster aus, das angepasst werden muss. Die obere linke Ecke des Fensters ist der Ursprung. Geben Sie die XY-Koordinaten in die Koordinatenspalte ein, um die Position des Fensters anzupassen.

Ø Geben Sie in der Spalte „Größe“ die Breiten- und Höhenwerte des Fensters ein, um die Größe des Fensters anzupassen.

Ø In der Spalte „Zuschneiden“ ist die Auflösung im Feld die Eingabeauflösung des aktuellen Fensters. Geben Sie die XY-Koordinaten von Anfang und Ende ein oder ziehen Sie die Maus auf die Größe des roten Felds, um den Zuschnitt abzuschließen.

Ø Klicken Sie mit der rechten Maustaste auf das Eingabequellenfenster. Sie können die benutzerdefinierte Benennung der Eingabequelle abschließen. Diese Funktion wirkt sich nicht auf den Arbeitsbereich des Fensterlogos aus.

Ø Klicken Sie mit der rechten Maustaste auf den Arbeitsbereich, um die Menüoberfläche aufzurufen.

Ø Audio Follow-Out: Weisen Sie den aktuell ausgewählten Audio-Port dem Ausgabe-Port zu. Sie können ihn deaktivieren, nur 1 Port, alle Ports offen

Ø 180-Grad-Drehung der ersten Reihe: verfügbar in Reihe 2 des Stitching-Modus, dreht die erste Reihe des Bildschirms um 180 Grad.

Ø Einstellebene: oben/hoch/runter im Fenster des aktuellen Bereichs.

Ø VideoGen-Modus: Wenn keine der Eingangsquellen erfolgreich aktiviert wurde, erfolgt die Ausgabe auf einem schwarzen Bildschirm.

Ø Drehen: Drehen Sie den aktuellen Fensterbildschirm um 90/180/270 Grad. Sie können hierfür auch die Tastenkombination R verwenden.

Ø Adaptive Füllung: derzeit deaktiviert

Ø Fenster schließen: Das heißt, schließen Sie das aktuelle Fenster. Sie können mit der rechten Maustaste auf den zu erstellenden leeren Bereich klicken oder das Anzeigefenster im nachfolgenden Fenster „Fensteranpassung“ öffnen.

Ø Doppelklick-Zoom: Durch Doppelklick wird das Fenster entsprechend dem Raster vergrößert.



V. Häufig gestellte Fragen

Warum erfolgt keine Bildausgabe bei angeschlossenem HDMI-Kabel?

Antwort: Möglicherweise erkennt das Gerät das HDMI-Signal nicht. Versuchen Sie, das HDMI-Kabel erneut anzuschließen und wieder abzutrennen oder das Gerät erneut auszuschalten, um den Normalzustand wiederherzustellen.

Verbindung zum Netzwerkport fehlgeschlagen?

Antwort: Beobachten Sie, ob die Verbindungsleuchte (grünes Licht) des Netzwerkanschlusses immer leuchtet. Wenn sie nicht leuchtet, versuchen Sie, den Netzwerkanschluss umzustecken und wieder abzutrennen oder das Netzwerkkabel auszutauschen.

Wenn mehrere Eingangsquellen angeschlossen sind, kommen einige Eingangsanschlüsse nicht heraus?

Antwort: Überprüfen Sie, ob Sie ein angepasstes Netzteil mit ausreichender Leistung verwenden. Dieses Problem tritt nicht auf, wenn Sie das von unserer Firma standardmäßig mitgelieferte Netzteil verwenden.
